Tecnologie

Il continuo sviluppo di perfezionamenti tecnologici è il fattore decisivo per la sicurezza del prodotto e del sistema dei radiocomandi. Spesso fa la differenza quando si tratta di stabilità nelle condizioni più avverse.

In qualità di produttore di radiocomandi per l’industria, NBB Controls + Components GmbH è uno dei principali innovatori del settore. Per noi le innovazioni vanno di pari passo con i prodotti collaudati e una grande esperienza. Questo ci permette di offrire sempre soluzioni di sistema affidabili.

Tutti gli elementi di controllo sono disponibili nel nostro negozio online.

La tecnologia SMP / SMJ consente all’operatore di sostituire un joystick difettoso direttamente in loco. Queste tecnologie riducono al minimo i tempi di fermo del radiocomando. Non è necessario adottare misure di protezione speciali contro la contaminazione quando si sostituisce il joystick o il pulsante, poiché la custodia del trasmettitore non viene aperta durante il processo. Grazie all’integrazione di facile utilizzo, non è necessaria alcuna formazione del personale o strumenti speciali per la sostituzione. I joystick sono disponibili nelle serie Nano e HyPro. I pulsanti sono installati nella serie PocketEvo.

Surface Mounted Joystick (SMJ)
Surface Mounted Push-Buttons (SMP)

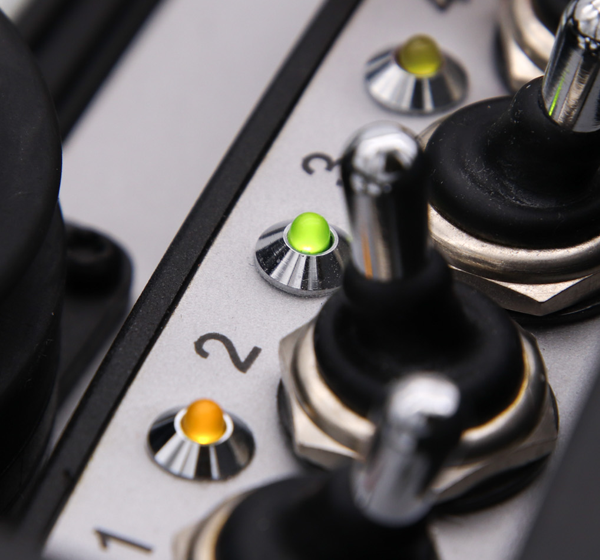

LED

  • Visualizzazione delle funzioni di commutazione o degli stati della macchina
  • Commutazione con interruttore a levetta/pulsante o tramite feedback dalla macchina
  • LED da 3 mm (rosso, verde, giallo)
  • LED da 5 mm (rosso, verde, giallo, blu, duo rosso/verde)
*Immagine di esempio LED rosso

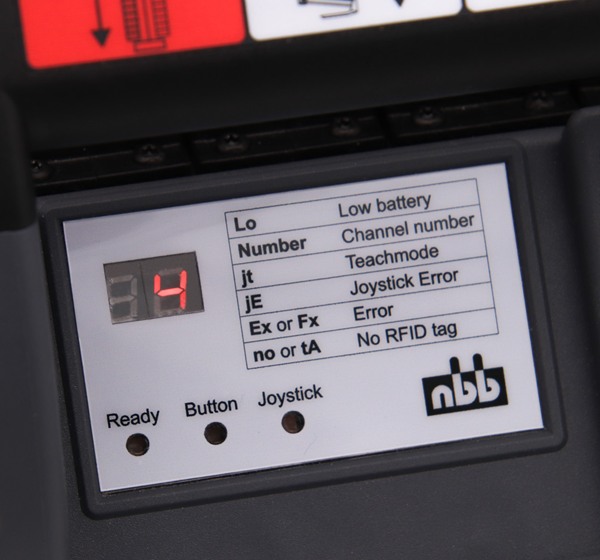

Display a 7 segmenti

  • Visualizzazione dello stato del trasmettitore
    – Trasmettitore attivo
    – Errore del joystick
    – Batteria scarica
    – Canale di trasmissione
  • Codici di errore individuali
*Immagine di esempio
Visualizzazioni

  • Visualizzazione di informazioni sul trasmettitore, informazioni sulla macchina, dati di retroazione, descrizioni degli errori
  • Programmazione personalizzata
  • Planar-B+ / Planar-B1 Ex / Planar-B2 Ex → Display monocromatico da 1,2 pollici
  • Serie PocketEvo → Display a colori TFT da 2,2 pollici
  • HyPro-6 / -8 / Nano-minor → 2,2 Zoll monocrom Display
  • HyPro+ → Display TFT da 3,2 pollici
  • Nano-media / Nano-magna (Ex) → Display TFT da 4,3 pollici

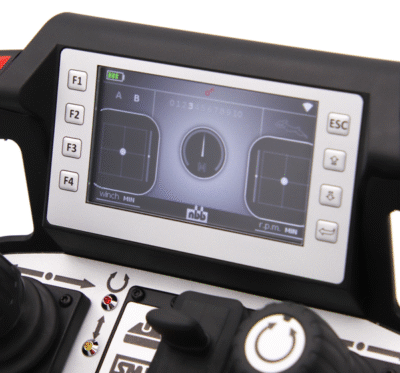

*Immagine di esempio in Nano-media

Tutte le custodie sono progettate internamente alla NBB. Nella progettazione dei nostri prodotti, i nostri collaboratori di lunga data si adoperano per garantire che le nostre custodie soddisfino i requisiti esterni più estremi. Poniamo l’accento sulla robustezza, la durata e l’ergonomia, per far fronte alle influenze più stressanti.

Siamo inoltre lieti di progettare involucri personalizzati per adattarli al vostro design aziendale.
Possiamo offrire combinazioni di colori e design personalizzati nelle seguenti aree:

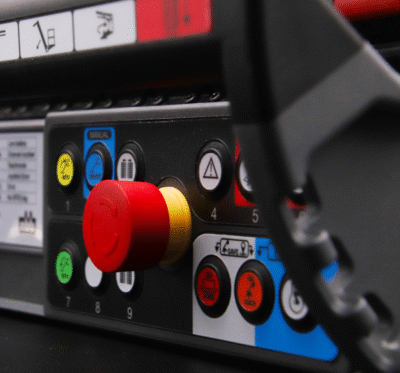

  • Insegne a inserto: Qui vi offriamo la possibilità di scegliere diversi colori e di integrare i vostri loghi e simboli.
  • Alloggiamento: per integrare meglio i nostri prodotti nel design della vostra azienda, possiamo offrirvi diversi colori di alloggiamento su richiesta.

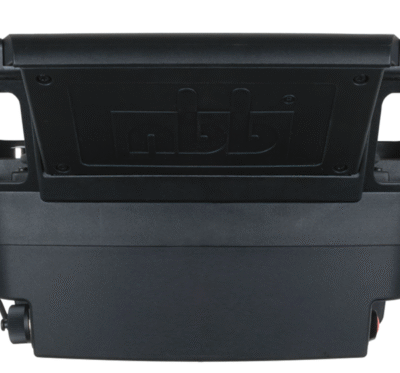

  • Goffratura dell’alloggiamento: NBB offre la possibilità di goffrare il proprio logo sull’alloggiamento di vari prodotti (PocketEVO, Nano-media e Nano-magna).

Paese/AssociazioneFrequenzaArmonizzazione / standardizzazioneCanali
EU434,050 – 434,750 MHzg3-Band* CE29
EU868,000 – 868,975 MHzh1.2-Band* CE67
USA915,000 – 916,650 MHzFCC Part 1567
Giappone429,250 – 429,725 MHzMIC20
Corea447,875 – 447,975 MHzKCC5
Internazionale (ad es. CN, AU, IN)433,100 – 434,750 MHzg1-, g2- & g3-Band*67
2,4 GHz UE / Giappone2405,00 – 2480,00 MHzCE / MIC/td>16
2,4 GHz in tutto il mondo / USA2415,00 – 2475,00 MHzFCC / CE / MIC / …14

Arresto di emergenza

  • Possibilità di progettazione fino a PL e / SIL3
  • Commuta la macchina in uno stato di sicurezza in situazioni di pericolo.
  • Di solito è dotato di un interruttore a fungo

Comandi di controllo digitali o analogici

  • Informazioni su CANopen / CanOpen Safety

Spingere per azionare

  • Possibile nel joystick o come pulsante
  • Programmazione libera del segnale

Attivazione opzionale

  • Il controllo involontario del sistema può essere evitato

Sostituzione ininterrotta della batteria

  • Il trasmettitore radio può continuare a funzionare
  • Il display a LED visualizza lo stato attuale della capacità della batteria

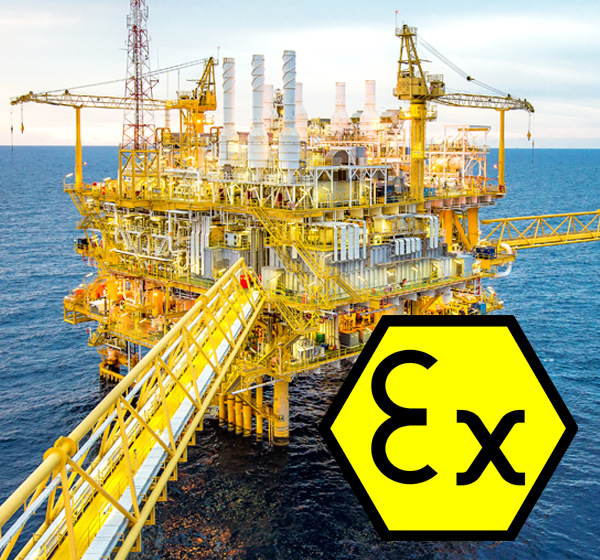

Tre dei nostri trasmettitori sono attualmente disponibili per le zone di pericolo di esplosione da gas 1 e 2.

Il Nano-magna Ex convince anche nelle zone a rischio di esplosione da polveri 21 e 22.

Planar-B1 Ex / Planar-B2 ExNano-magna Ex
-20 °C < Ta < +40 °C-20 °C < Ta < +50 °C
ATEX: II 2G Ex ib IIB T4ATEX: II 2G Ex ia IIB T4 Gb
IECEx: Ex ib IIB T4II 3G Ex ia IIC T4 Gc
II 2D Ex ia IIIC T135°C Db
I M1 Ex ia I Ma
IECEx: Ex ia IIB T4 Gb
Ex ia IIC T4 Gc
Ex ia IIIC T135°C Db
Ex ia I Ma

L’opzione “Ascolta prima di parlare – ricerca della frequenza” prevede tre modalità diverse:

Modalità LBT 0

Quando si accende, il sistema trasmette sull’ultimo canale utilizzato; quando si cambia frequenza, passa al canale successivo e trasmette lì.

Modalità LBT 1

All’accensione / commutazione di frequenza, il trasmettitore controlla se il canale successivo è libero. Se il canale è occupato, il sistema continua fino a quando non viene raggiunto un canale libero.

Modalità LBT 2

All’accensione / commutazione di frequenza, viene scansionata l’intera banda di frequenza. Il trasmettitore passa al centro della gamma con il maggior numero di canali liberi.

1 trasmettitore -> X ricevitori

  • Azionamento di più macchine contemporaneamente con un unico radiocomando
  • Il feedback è escluso

Trasmettitore X -> Ricevitore X

  • Più trasmettitori possono controllare più ricevitori ciascuno
  • Un ricevitore può essere controllato da un solo trasmettitore.
  • Un trasmettitore può controllare più ricevitori contemporaneamente
  • Feedback escluso

X trasmettitore -> 1 ricevitore

  • Più operatori su un unico ricevitore
  • Solo un trasmettitore è collegato attivamente
  • Sistema di log-in/log-out

Master / Slave

  • Due sistemi radio che comunicano tra loro
  • Il master può assumere il controllo e sovrascrivere tutti i comandi dello slave in termini di priorità.
  • “Cestino / Osservatore”
x

x

x

x

x

Multi-User System - X Sender und 1 Empfänger*Esempio: X trasmettitore -> 1 ricevitore

Segnali sicuri

  • Indipendente dalle influenze meteorologiche
  • Abbinamento personalizzato
  • Segnale bidirezionale
  • Può essere utilizzato in molti tipi di trasmettitori NBB

Risposta personalizzata

  • Gli effetti sulla macchina possono essere personalizzati

Utilizzo ottimale della potenza

Le batterie ricaricabili al nichel-metallo idruro (NiMH) di NBB presentano un vantaggio decisivo grazie alla loro elevata densità energetica:
Poiché la tecnologia NiMH non presenta alcun effetto memoria, è possibile ricaricare regolarmente le batterie ed evitare le scariche profonde.

I pacchi batteria NBB vengono caricati con una corrente di carica elevata grazie a speciali caricabatterie NBB. Questa carica rapida è controllata termicamente per ottimizzare la ricarica e prevenire il sovraccarico.

Batteria NiMH 7,2 V / 2400 mAhOnline-Shop

Scheda tecnica

Batteria Li-Ion 3,6 VOnline-Shop

Scheda tecnica

Batteria Li-Ion 7,2 VOnline-Shop

Scheda tecnica

Batteria NiMH 3,6 V ExOnline-Shop

Scheda tecnica

Batteria NiMH 7,2 V ExScheda tecnica

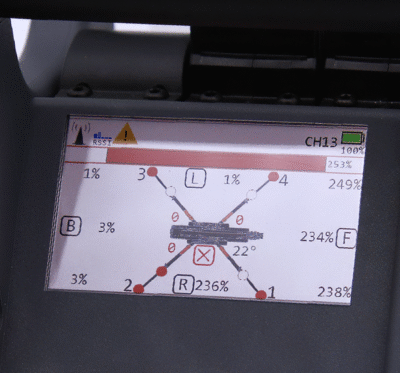

Il sensore di inclinazione integrato riconosce quando la macchina o l’operatore si rovesciano e arresta la macchina.

  • Comportamento della macchina liberamente definibile, ad esempio segnale acustico sul trasmettitore
  • Ricevitore: Compact-V e Compact-XL
  • Trasmettitore: serie Nano, serie HyPro

xxxxxxxxxxxx

xxxxxxxxxxx

xxxxxxxxxxxx

Immagine di esempio: angolo di inclinazione definito a 45°

  • Salva tutti i parametri rilevanti del dispositivo (codifica, funzioni, ecc.).
  • Possibilità di cambiare il trasmettitore originale con un trasmettitore sostitutivo identico
  • Commutazione possibile anche in condizioni avverse
  • Sostituzione in pochi secondi -> quasi nessun tempo di inattività

Dispositivi con chiave radio standard

  • PocketEvo-minor
  • PocketEvo-media
  • PocketEvo-magna

Dispositivi con Radiokey opzionale

  • Nano-media
  • HyPro+

I dispositivi privi di tasto radio possono essere impostati manualmente utilizzando combinazioni di tasti speciali.

  • Utilizzo ottimale della corsa del joystick grazie all’impostazione dei valori min/max
  • Supporta l’utente nella manipolazione sicura del trasmettitore
  • Nessuna “corsa a vuoto” del joystick
  • Una minima deflessione del joystick provoca la reazione del sistema.
  • La valvola può quindi essere controllata in modo preciso e accurato
